伦茨小知识-蓝牙模块基础认知


一、模块类型

1、经典蓝牙模块(BT):

  • 泛指支持蓝牙协议4.0以下的模块,一般用于数据量比较大的传输;
  • 经典蓝牙模块可再细分为:传统蓝牙模块和高速蓝牙模块。

2、低功耗蓝牙模块(BLE):

  • 指支持蓝牙协议 4.0 或更高的模块-也称为BLE模块,成本和功耗降低,应用于实时性要求比较高的产品中;
  • 蓝牙低功耗技术采用可变连接时间间隔,这个间隔根据具体应用可以设置为几毫秒到几秒不等;
  • BLE 技术采用非常快速的连接方式,因此可以处于“非连接”状态(节省能源),此时链路两端只有在必要时才开启链路,然后在尽可能短的时间内关闭链路。

二、协议类型

1、单模蓝牙模块:是指支持蓝牙某一种协议的模块;

2、双模蓝牙模块:是指同时支持经典蓝牙(BT)和低功耗蓝牙(BLE)协议的模块。

三、应用类型

1、蓝牙数据模块:一般多使用 BLE 低功耗蓝牙模块,拥有极低的运行和待机功耗,使用一粒纽扣电池可连续工作数年之久;

2、蓝牙音频模块:音频需要大码流的数据传输更适合使用BT经典蓝牙模块;音频蓝牙中有常看见I2S、PCM,I2S是PCM的一个分支,接口定义都是一样的,I2S的采样频率一般为44.1KHZ和48KHZ做,PCM采样频率一般为8K,16K,有四组信号: 位时钟信号,同步信号,数据输入,数据输出。

四、蓝牙天线

1、陶瓷天线

分为块状陶瓷天线和多层陶瓷天线

块状天线是使用高温将整块陶瓷体一次烧结完成后,再将天线的金属部分印在陶瓷块的表面上;

多层天线烧制采用低温共烧的方式,将多层陶瓷迭压对位后再以高温烧结,所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上,可以有效缩小天线尺寸,并能达到隐藏天线目的。

由于陶瓷本身介电常数比 pcb 电路板的要高,所以使用陶瓷天线能有效缩小天线尺寸。

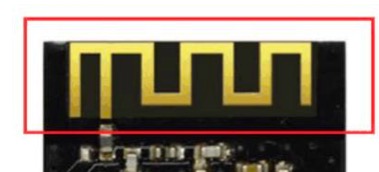

2、PCB 天线

优点:空间占用少,成本低,不易触碰损坏,整机组装方便;

缺点:是单个天线场型很难做到圆整,插损高,效率相对较低,容易受到主板上的干扰。

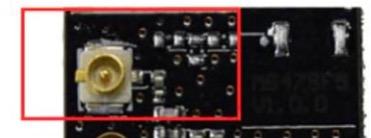

3、IPEX外接天线

是一种作为射频电路和天线的接口,被广泛应用于无线局域网(WLAN)相关产品单板上。

优点:是场型能控制更好,插损低,信号的方向指向性好,效率高,抗干扰能力强,能远离主板上的干扰,而且不用过多的进行调试匹配,作为终端厂家,只需要外面接一个IPEX的天线即可。

缺点:成本高,组装麻烦。
