蓝牙BLE芯片|伦茨科技智能电容笔芯片-ST17H65


随着平板电脑的流行,有不少厂商都投入到了电容笔的开发当中,现在的电容笔不仅在精度上有了提高,甚至在笔触和压感上的研究都有进步。

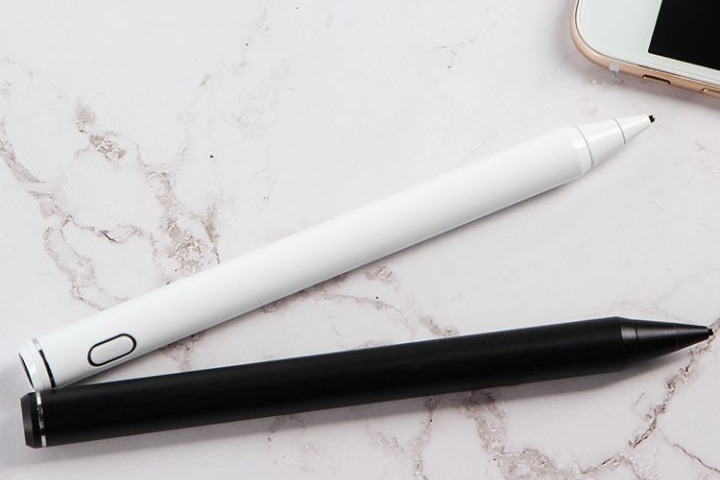

电容笔是利用导体材料制作的具有导电特性、用来触控电容式屏幕完成人机对话操作用的笔,电容笔通过导体材料模仿人体(通常是手指)完成人机对话的一种辅助装置。随着APP的开发,现在的电容笔已不是简单地替代手指操作功能,越来越多的专业人士已经试用主动式电容笔在移动设备上进行工作。

如今蓝牙触摸控制的电容笔已经越来越成熟,多格感应区电容触控板可感应到手指在其表面滑动或点击时所带来的感应电容值的变化,芯片经过计算各区域的感应电容值的变化值来推算出手指的动向后,发出对应的信号给予蓝牙,蓝牙将触摸信号处理成对应的指令后,通过蓝牙信号发送给设备,使设备识别并执行相关的指令操作,还可通过点击特定位置的电容触控板来产生一个感应电容值,芯片收到来自这块电容触控板的感应电容值时,就会触发电源管理模块的开机或关机的功能,从而实现对主动式电容笔的开机和关机。

伦茨科技推出智能电容笔芯片-ST17H65

ST17H65蓝牙BLE5.2芯片是伦茨科技最新推出的蓝牙BLE芯片, 具有512KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的Mesh自组网应用。包括多节点的控制,以及一主多从的同时工作。

ST17H65有23 x GPIO,6 x PWM,-103dBm @BLE 125Kbps,-97dBm@BLE 1Mbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流4.7mA,MCU的功耗<60uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。


伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

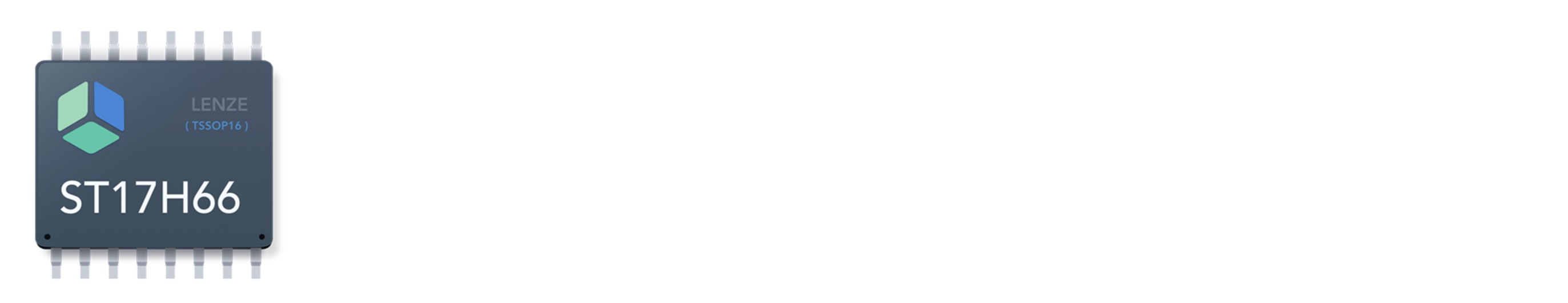

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙

蓝牙BLE

智能电容笔

芯片:ST17H65

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:ARM®Cortex™-M0 32位处理器

存储器:512KB in-system flash memory

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:4mA

发射电流:4.7mA

封装:QFN32

开发套件:ST17Hxx开发套件
