蓝牙技术|伦茨科技智能语音遥控器方案简介


随着智能时代的来临,智能遥控器也走进了我们的生活,越来越多的功能和简单的操作深得我们这些宅族的喜欢,只要轻说一句话就可以搞定很多复杂的遥控操作非常的方便。

遥控器的单向语音功能: 麦克风 MIC 音 拾音 ( 上行) )功能,或者是 听筒 SPEAKER/ 耳机HEADPHONE播音(下行)功能。

遥控器的双向语音功能:麦克风拾音(上行)功能+听筒/耳机播音(下行)功能。

一些专业术语:

遥控器的麦克风:全向降噪式麦克风。全向,是说这麦克风的灵敏度,在相同的距离下,在任何方向都是相等的。降噪,是降低噪声功能。如果一个遥控器说降噪,可以是麦克风、耳机、听筒自身的降噪功能,也可以是遥控器电路上增加降噪电路。后者需要更大的成本,但一般的,高音质的方案,都有后者功能,有些是通过 IC 内部电路+程序处理完成降噪处理。

遥控器的耳机:接口采用标准Ф3.5 的立体声通用耳机接口。

遥控器的语音采样率:听筒/耳机:48k/16bit;MIC:16K/16bit 等,(如果客户指定 MIC 是使用来做K 歌的,则采样率要求更高:比如 24K/16bit、48K/16bit 等)

现在智能语音功能,一般是 MIC 上行语音给设备端,做语音识别功能,如科大讯飞、百度语音、谷歌语音平台,做为语音助手的语音上传使用。

遥控器的单向语音功能,可以用来录音、也可以用来做语音识别。

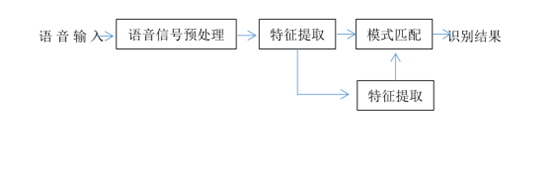

语音识别方案,一般表现为:

1)、遥控器有 Mic 拾音口,这是要求模具具备 MIC 口;

2)、遥控器有一个语音控制键,按下此键,遥控器发一次 HID 码数据给设备,并打开语音功能,LED保持闪烁或者长亮提示,开始拾音,上传USB audio数据给设备。语音通过USB audio上传给设备后,遥控器完成本分工作。松开按键,关闭语音功能。

设备端,接收到 HID 码后,打开语音助手界面,并开始识音(解析 USB audio 数据成为相应的文本或命令等)。最终的目的是把用户的语音识别为文字、字母等,并进行命名设备端在线搜索关键词或者打开应用功能。

以上为一个完整的语音控制。语音输入为遥控器负责,往后则是设备端进行识别。

总之,遥控器单方面是无法完成语音控制的,语音控制是属于设备端解析遥控器上传的语音信号转成文字命令后,执行对应的操作。

只能说遥控器可以实现语音信号(USB AUDIO信号,为数字信号)上传,可以被具有智能语音的设备端识别出正确的文字,设备端用来做语音搜索或者语音控制。信号,为数字信号)上传,可以被具有智能语音的设备端识别出正确的文字,设备端用来做语音搜索或者语音控制。

语音识别要求,其实语音采样率 8KB/8bit 要求是可以满足的,而如果是 K 歌使用,则预计需要使用高音质的,48K 的频段方案。

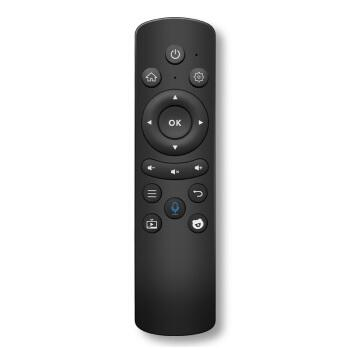

伦茨科技智能语音遥控器方案

伦茨科技的集成电路和参考设计为您提供低功耗蓝牙、省料设计的智能语音遥控器解决方案,提供动作感应和跟踪、触控板、接近感测和语音控制,以及用于连接电视、OTT设备和机顶盒的无线连接。且具有高动态范围的模拟和多模态数字MEMS麦克风、以及接近传感器。我们还提供电源管理与电池管理设备,以便优化电池寿命。

方案特性

  1. 语音控制功能:可用语音命令如“开机”、“关机”、“频道增加”、“频道减少”等,实现“直呼其名”切换到相应电台,用语音实现遥控的功能;

  2. 预约开关功能:可以定时将电视开机、关机,具有预约开机到某个频道的功能;

  3. 具备OTA功能,可实现终端使用者蓝牙空中升级;

  4. 支持可扩展BLE飞鼠功能;


伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

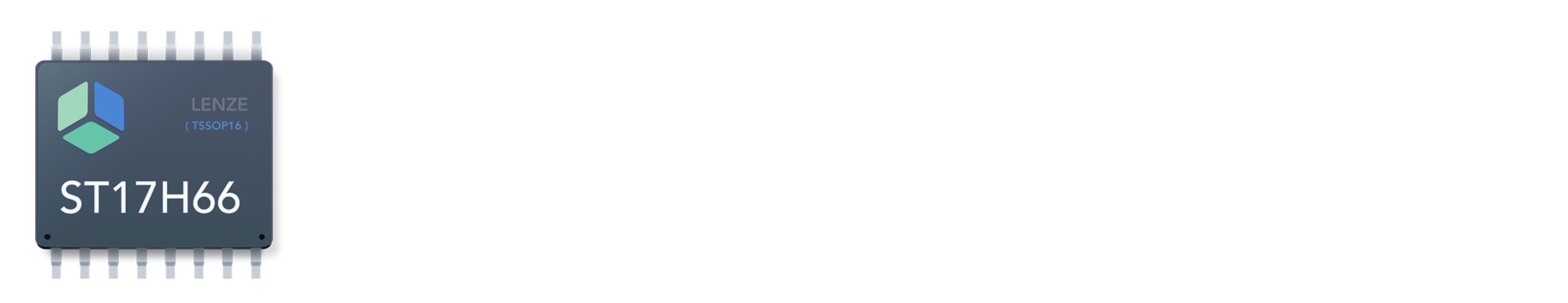

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙,语音遥控器,智能语音遥控器

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
