蓝牙BLE芯片|适合智能可穿戴设备的蓝牙BLE芯片
2021-11-24
手腕上戴着智能手表、鼻梁上架着智能眼镜、耳边挂着无线耳机……近年来,智能穿戴产业发展迅猛,智能手表、耳机等可穿戴设备受到越来越多人的青睐。专家表示,随着5G、AI、云计算等技术的进一步发展,智能穿戴设备市场将迎来更多发展机遇。
有专家表示,在可穿戴设备不断更新迭代、新功能下放的大趋势下,中国可穿戴设备市场正保持快速发展,出货量逐年增长。数据显示,国内可穿戴设备出货量从2016年的3876万台增至2020年的1.07亿台,年均复合增长率接近30%。2021年上半年,中国可穿戴设备出货量已达6343万台,较去年同期增长43.51%。
蓝牙是蓝牙技术联盟设计和销售的一种个人局域网络技术,旨在用于医疗保健、运动健身、信标(Beacon)、安防、家庭娱乐等领域的新兴应用。相较经典蓝牙,蓝牙低功耗技术旨在保持同等通信范围的同时显著降低功耗和成本,由于低功耗的关系,所以经常用在各种常见的可穿戴装置与物联网装置上,使用钮扣电池就可执行数月至数年,小体积、低成本,并与现有的大部分手机、平板和电脑兼容。
蓝牙让可穿戴设备能够进行低功耗连接和基本数据传输,而不会像使用其他无线通行标准一样复杂,它能够帮助研制尺寸紧凑、电池寿命长、能无缝连接智能手机的蓝牙可穿戴设备。

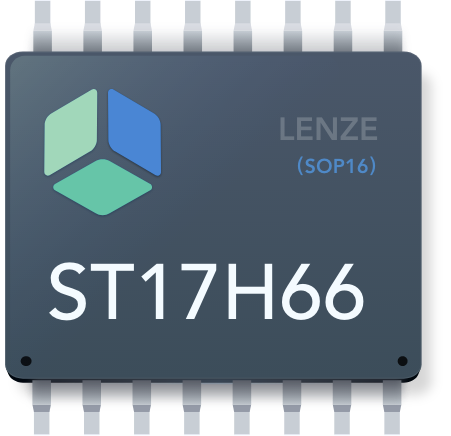

ST17H66蓝牙BLE5.2芯片
ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有256KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。
最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

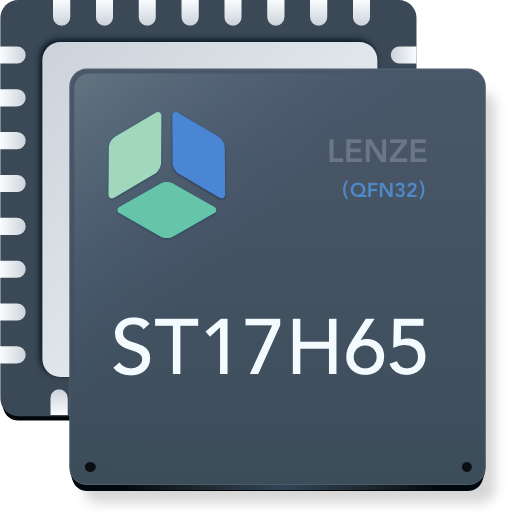

ST17H65蓝牙BLE5.2芯片参数
ST17H65蓝牙BLE5.2芯片是伦茨科技最新推出的蓝牙BLE芯片, 具有512KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的Mesh自组网应用。包括多节点的控制,以及一主多从的同时工作。
ST17H65有23 x GPIO,6 x PWM,-103dBm @BLE 125Kbps,-97dBm@BLE 1Mbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。
最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流4.7mA,MCU的功耗<60uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。
伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

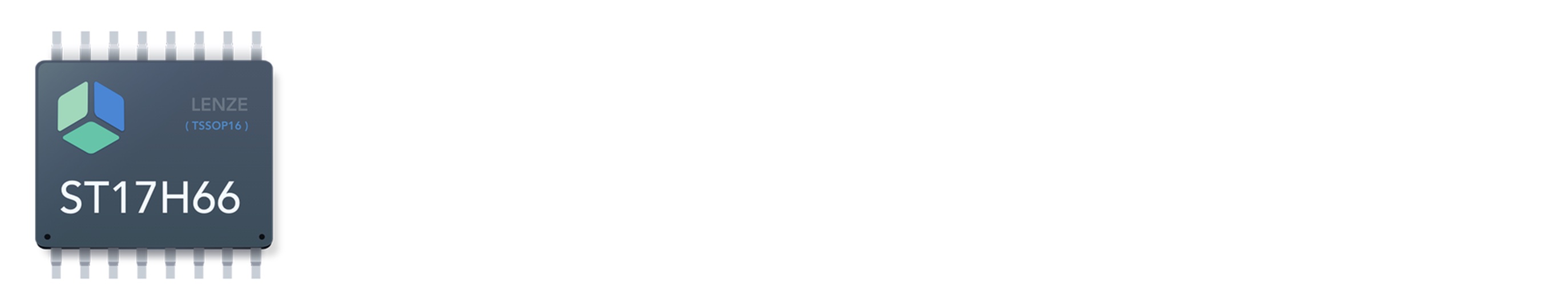

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。
关键参数:
蓝牙,蓝牙BLE芯片,智能可穿戴设备
