蓝牙技术|智能照明的实现技术-蓝牙Mesh


蓝牙是一种无处不在的通信协议,在消费电子,医疗保健,工业自动化和资产跟踪中有无数的应用。现在,通过添加低功耗蓝牙(BLE)网格作为网络层,甚至可以同时控制和监视数百个(甚至数千个)设备。但是,这些新功能为开发人员增加了复杂性。

低功耗,低成本和易于联网的蓝牙Mesh提供的智能照明解决方案的开发适宜的土壤,它正迅速成为许多控制系统的首选无线通信平台。到2023年,蓝牙住宅照明设备的年出货量将增长4.5倍。

蓝牙网状照明可以满足日常家庭需求。因为单个设备的故障不会影响系统的整体通信和使用。它的低功耗和大规模设备容量可满足商业照明要求,因此我们认为它是用于智能建筑,智能社区,智能产业和智能城市的理想照明解决方案。

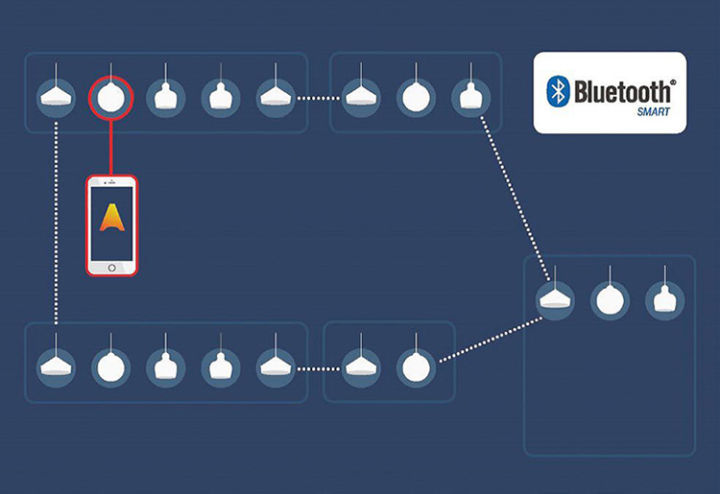

多对多设备网络超出了传统蓝牙连接的限制

蓝牙Mesh优化了网络泛洪通信机制,以容纳多个节点,同时保持良好的通信性能。并且,由于可以在这些节点之间执行信息的中继,因此该系统可以避免由于单点故障而导致的通信中断,从而使其适用于商店,教室,停车场等的大型集群式商业照明。

低功耗可实现大规模的设备网络

连接到蓝牙Mesh时,连接到网络的多个节点的稳定性仍然很高。因此,当有更多设备连接到家庭蓝牙Mesh时,其优势将更加明显。

蓝牙Mesh易于构建,用户体验更好

只需打开蓝牙,在手机应用程序中搜索设备,然后当手机在其网络中找到蓝牙Mesh设备时,该设备即可自动连接到网络。这种方便的操作模式更符合当前消费者的使用习惯。在实际家庭场景中,无需额外的网关配置即可进行联网,从而进一步降低了使用门槛和成本。

成本低

在商业场景中,高度集成的系统级芯片意味着更少的芯片外组件以及更低的材料成本(就芯片级执行而言)。同时,全球范围内大量蓝牙设备的出货量进一步降低了芯片和整体解决方案的成本,从而允许更多智能设备连接到蓝牙生态系统。

对于个人用户,蓝牙Mesh产品也很方便使用。蓝牙Mesh通过大规模的设备网络启用并能够利用低功耗,可以支持数千个同时工作的设备。因此,无论您是在家中还是在办公室中,都可以同时运行大量已连接的智能设备。因此,蓝牙Mesh智能产品为生活和工作提供了全方位的便利,而无需担心高昂的能源成本。

在智能家居中,蓝牙具有低功耗,高兼容性和高安全性的特点,从而降低了使用智能家居设备的门槛,从而提供了更低的成本,更人性化和更智能的家居体验。值得注意的是,未经用户许可,蓝牙信号将无法连接和跟踪任何用户的设备,从而保护了用户的隐私。

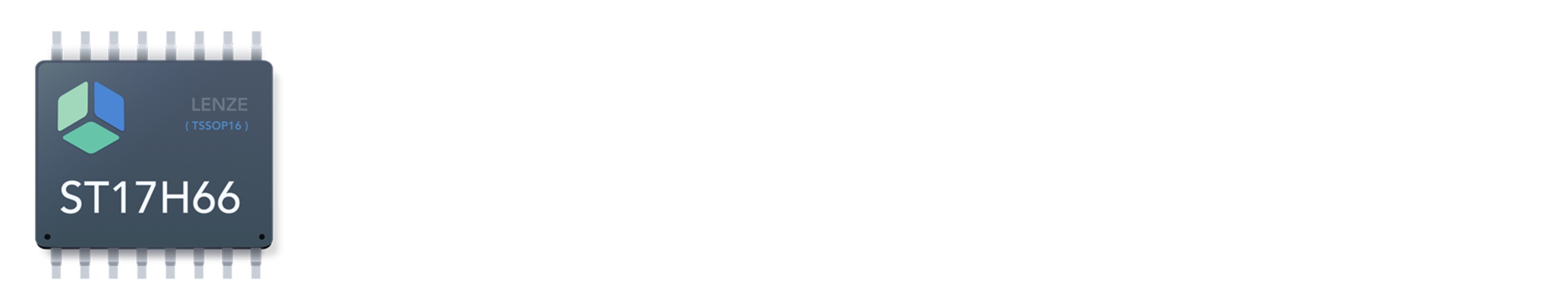

ST17H66蓝牙BLE5.2芯片

ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有256KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

应用场景:

  • 对功耗控制要求比较严格的应用,比如高档的防丢器,电子标签等。
  • 对数据传输有一定要求的客户,比如用于云台自拍的透传模块,希望蓝牙OTA更加可靠的客户。
  • 方便灵活的电子标签应用。如商品标签,资产防盗,生物追踪。

伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

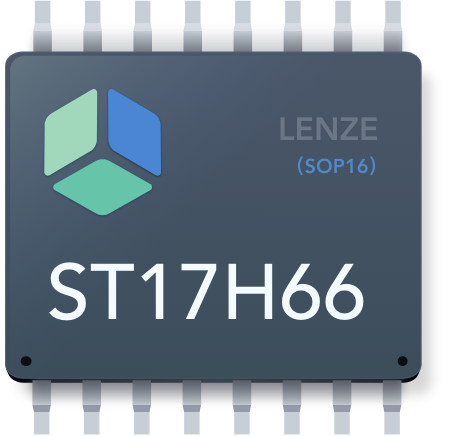

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙

蓝牙Mesh

智能照明

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
