在日常生活中,偶尔会有以下情形,前一秒还记得清清楚楚的东西,下一秒就找不到了。又或者不小心拉下东西,到了某一地方才想起。丢东西总是令人懊悔,给我们的生活带来烦恼。

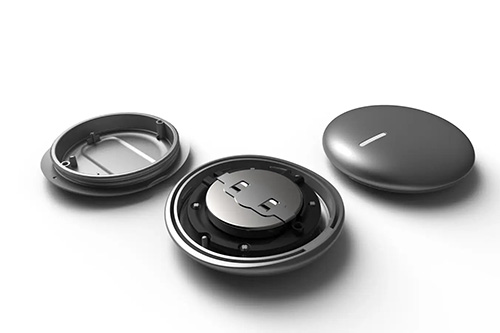

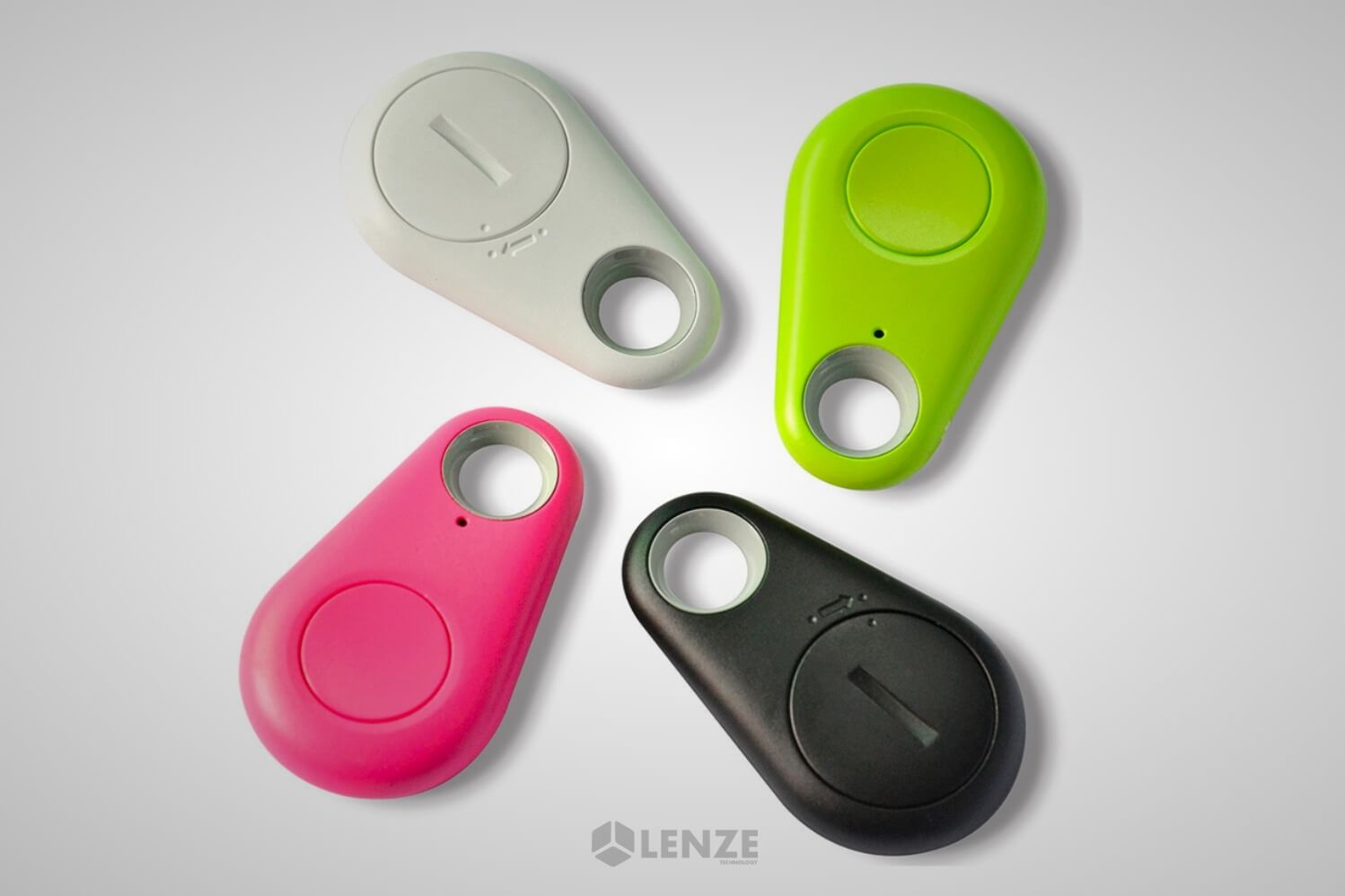

蓝牙防丢器,是采用蓝牙技术专门为智能手机设计的防丢器。其工作原理主要是通过距离变化来判断物品是否还控制在你的安全范围。主要适用于手机、钱包、钥匙、行李等贵重物品的防丢,也可用于防止儿童或宠物的走失。防丢器的原理是在手机和蓝牙之间建立连接,每15秒自动检测一次连接状态,将蓝牙放在小孩、宠物的身上,或贵重物品内,一旦蓝牙离开手机的距离超过一定范围,手机即发出报警声。

蓝牙BLE5.2防丢器设计方案的设计原理:

手机与防丢子机之间基于蓝牙5.2协议进行无线通信,以通信时的信号强度(RSSI)为参考,再加上一些列的滤波算法,最终基本上实现测量手机与防丢子机之间的距离。在通过RSSI测量距离的基础上,再通过用户设定的丢失报警条件后,实现和搜集与防丢子机的丢失报警功能。通过手机或防丢子机上的按键可以控制对方发书声音来达到寻味功能。

双向防丢寻找:

手机和本设备之间的相对距离超出警戒范围,立即报警。同时可通过手机寻找物品,也可以通过本设备寻找手机。

功能强大,性能稳定:

具有距离可调节(0—50)米,具有防丢,寻找,警音提示(或附带振动功能),自动省电功能,采用先进的AES128编码技术,性能可靠稳定。

从以上内容来看蓝牙5.2防丢器设计方的设计原理就是这么回事,然后在你的手机上再安装上app软件,再进行一些简单的设置匹配,即可实现防丢功能。

伦茨科技蓝牙BLE5.2防丢器方案

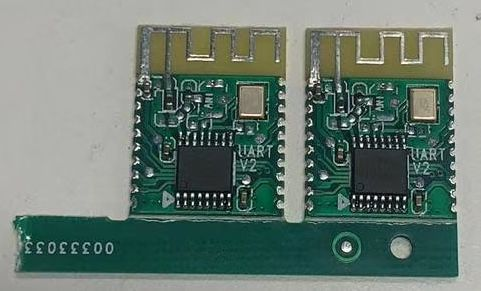

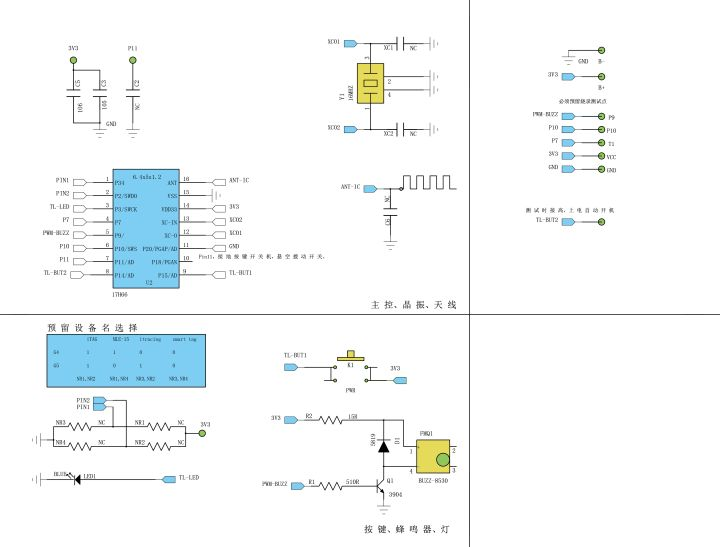

蓝牙防丢器原理图


伦茨科技采用蓝牙BLE5.2技术,具有低功耗、双向防丢、自动报警等优点。然而市场上该类产品种类繁多、层出不穷,但其核心构成一般包括:蓝牙5.2芯片、蓝牙芯片辅助电路、蓝牙天线、蜂鸣器、开关、电源等。

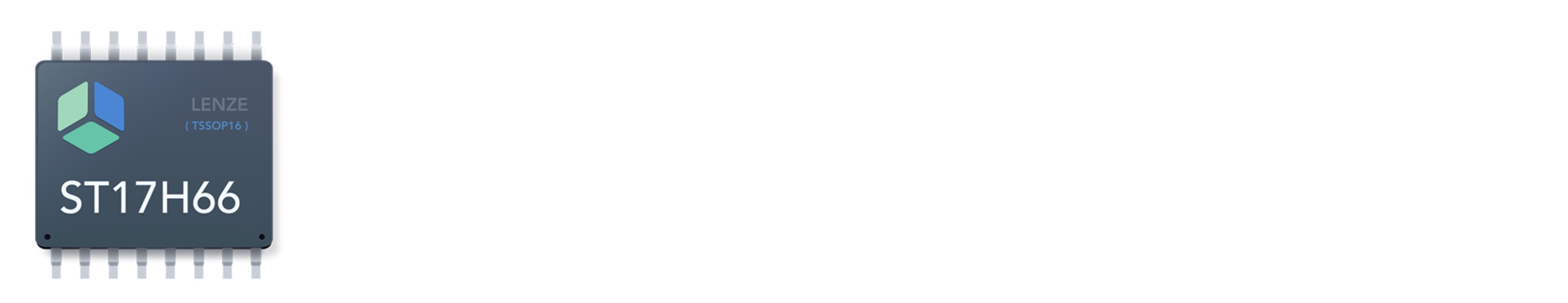

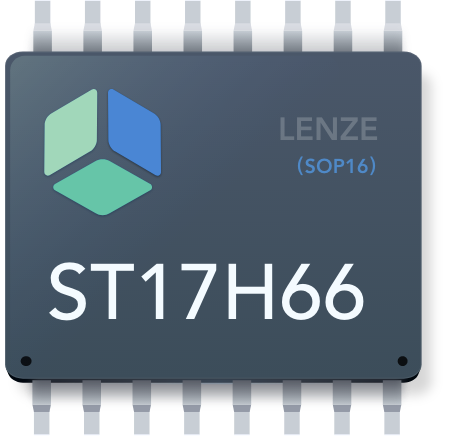

功能说明:ST17H66 Ble 5.2 超低功耗芯片、TSSOP16、FLASH 256K,内部空间64K、支持外挂EEPROM耗芯片。

ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有256KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

ST17H66有10 x GPIO,-103dBm @BLE 125Kbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

应用场景:

对功耗控制要求比较严格的应用,比如高档的防丢器,电子标签等。
对数据传输有一定要求的客户,比如用于云台自拍的透传模块,希望蓝牙OTA更加可靠的客户。
方便灵活的电子标签应用。如商品标签,资产防盗,生物追踪。


伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙BLE,蓝牙防丢器,智能防丢器

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
