蓝牙技术|蓝牙Mesh照明技术照亮世界


作为万物互联的无线连接方式,蓝牙是蓝牙技术联盟设计和销售的一种个人局域网络技术,旨在用于医疗保健、运动健身、信标(Beacon)、安防、家庭娱乐等领域的新兴应用。相较经典蓝牙,蓝牙低功耗技术旨在保持同等通信范围的同时显著降低功耗和成本,由于低功耗的关系,所以经常用在各种常见的可穿戴装置与物联网装置上,使用钮扣电池就可执行数月至数年,小体积、低成本,并与现有的大部分手机、平板和电脑兼容。

蓝牙Mesh网络已成为商业照明控制的可扩展且可靠的解决方案,可以将数据驱动的智能建筑服务的承诺变为现实。蓝牙网络照明控制系统部署在办公室、零售、医疗保健、工厂和其他商业设施中,可提供节能、增强的居住体验和更高效的建筑运营的组合。

蓝牙技术照亮世界

高级商业照明控制是一种迅速采用蓝牙网状网络的用例。蓝牙Mesh网络支持创建大规模联网照明控制解决方案,非常适合需要数百或数千个设备相互通信的控制、监控和自动化系统。蓝牙Mesh网络旨在满足商业和工业空间的严格要求,为这些苛刻环境中的网络照明控制提供所需的性能、可靠性和安全性。

经济高效的去中心化架构

部署,甚至试点,传统网络照明控制系统的成本限制了它们的采用。蓝牙Mesh网络消除了对集中控制器的需求,降低了组件成本并减少了前期人工和安装费用,使设计人员和指定人员能够快速为建筑物所有者和最终用户创造价值。

直接移动设备配置

借助100% 智能手机和平板电脑自带的蓝牙技术,系统集成商和安装人员可以使用简单、用户友好的调试应用程序,直接与网络上的节点通信,无需专业的工程专业知识以及互联网访问和云平台来支持系统的安装和运行。

一流的规模、性能和可靠性

蓝牙Mesh网络专为大规模联网照明控制实施而设计。三个关键特性有助于将蓝牙网状网络的规模、性能和可靠性与其他无线照明控制技术区分开来,并提供安装人员、建筑经理和商业安装中的最终用户所需的弹性。

  • 分散控制架构将智能分配给所有终端设备,消除单点故障以防止系统级中断
  • 独特的发布/订阅消息寻址方法可显着降低网络上的消息流量,从而提高网络规模和性能
  • 管理洪水消息中继方法使照明网络能够扩展到数千个节点,同时保持高性能和可靠性

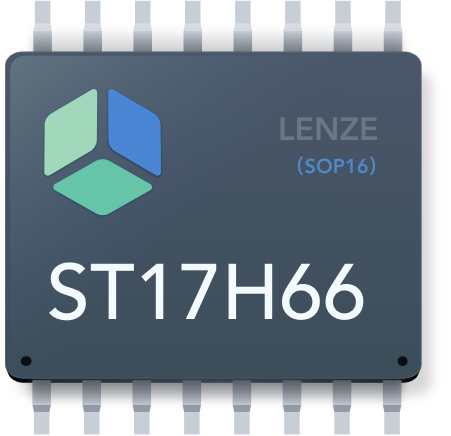

ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有256KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

ST17H66有10 x GPIO,-103dBm @BLE 125Kbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

应用场景:

  • 对功耗控制要求比较严格的应用,比如高档的防丢器,电子标签等。
  • 对数据传输有一定要求的客户,比如用于云台自拍的透传模块,希望蓝牙OTA更加可靠的客户。
  • 方便灵活的电子标签应用。如商品标签,资产防盗,生物追踪。

伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

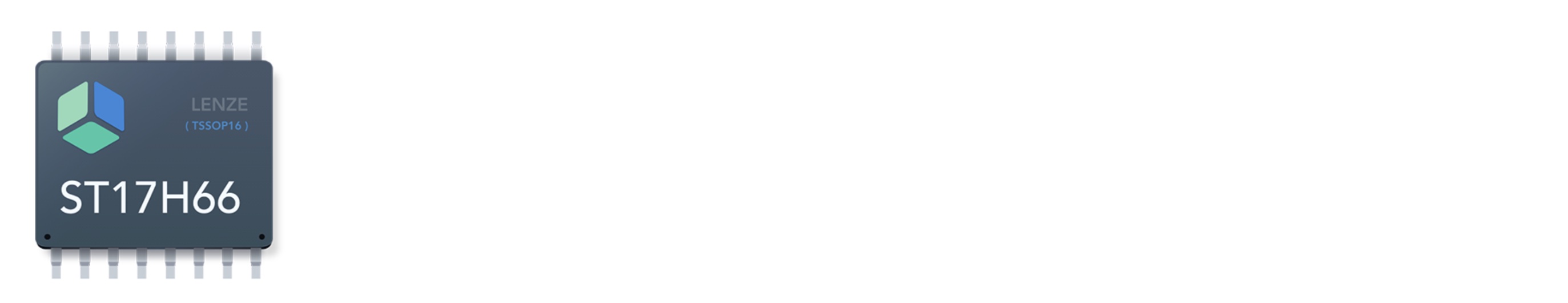

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙照明,蓝牙BLE,蓝牙Mesh

芯片:ST17H66

描述:Bluetooth 5.2、BLE、Bluetooth Mesh

CPU:高性能低功耗32位处理器

存储器:64KB SRAM,all programmable retention in sleep mode

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:8mA

发射电流:8.6mA

封装:TSSOP16

开发套件:ST17Hxx开发套件
