蓝牙芯片方案|伦茨科技蓝牙BLE5.2灯控方案
2021-05-19
随着物联网在人们日常生活中的广泛应用和日益成熟,智能家居已然呈星星之火之势,智能照明作为智能家居的重要组成部分,现在市场上的智能照明产品也随处可见,如蓝牙LED灯。接下来就讲讲伦茨科技的蓝牙BLE5.2LED灯控方案。

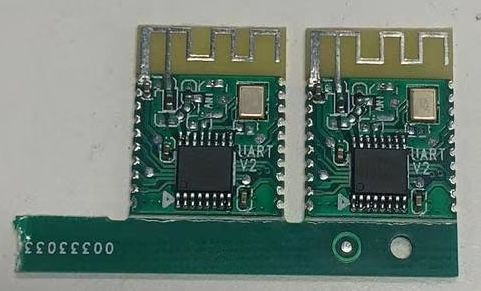

伦茨科技蓝牙BLE5.2灯控方案,是基于ST17H66芯片开发,应用最新低功耗蓝牙技术,让手机或其他移动终端取代各类遥控器和开关的新型应用方案。
伦茨科技的蓝牙BLE5.2灯控方案,支持一对多,多对多等控制模式,为照明企业提供“交钥匙”式解决方案,备有全面详细的参考设计,方便客户快速开发产品和面市,第一时间抢占智能照明先机。
伦茨科技的蓝牙BLE 5.2 LED灯控方案是将低功耗蓝牙芯片内置于LED灯内,相比于传统的LED灯,蓝牙智能LED灯除了延续它的照明功能外,还有更炫酷的功能。

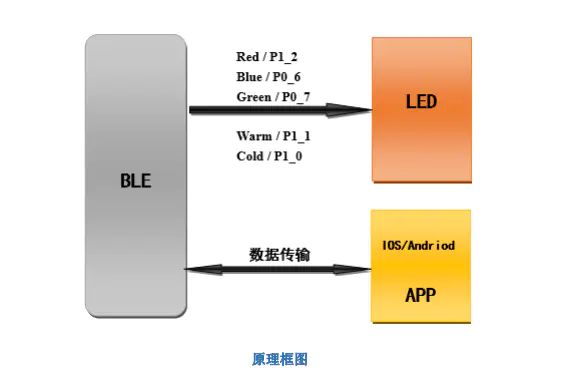

原理说明
蓝牙灯芯片主要是获取APP发送的数据命令,根据对应的命令控制PWM的输出实现LED模式变化。它也可以根据APP的需求回传有关蓝牙灯当前状态的信息。

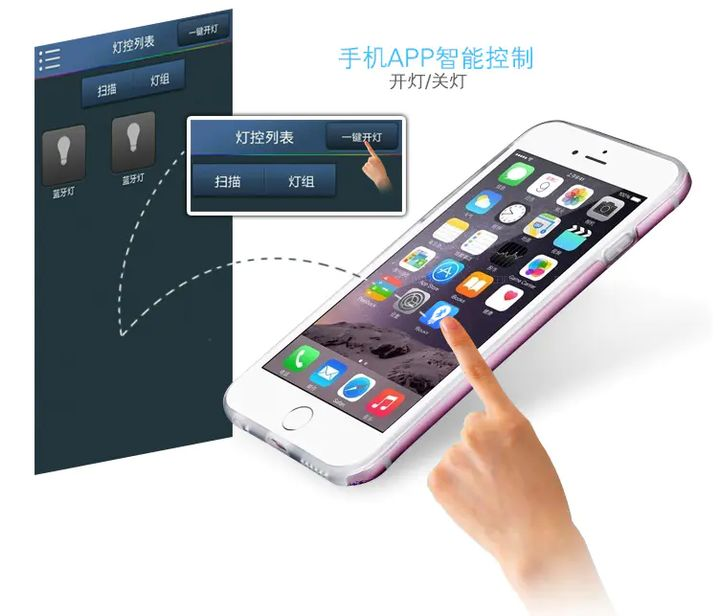

伦茨科技蓝牙灯控方案在操作时,只要保持LED灯通电,然后配合APP,即可通过智能手机随心控制LED灯,从而实现对LED灯的明暗度,色彩,开关等远程操控。
伦茨科技蓝牙智能LED灯控特色
·采用伦茨科技ST17H66芯片设计;
·支持苹果(IOS)、安卓(android)两大平台灯控app;
·应用广泛:支持R(红)、G(绿)、B(蓝)、W(白)CC(冷光)5路任意混色控制;
·功能强大:蓝牙Mesh控制,支持超过6W个蓝牙灯同时控制,支持一千六百万种颜色控制、15级亮度控制;
·使用方便:支持无线开关、定时开关功能,可以随心随意的控制。
应用
儿童房:调节色温,亮度,有效保护视力;

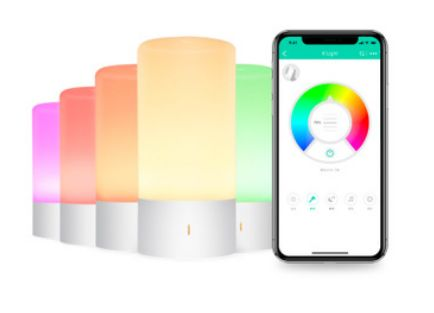

卧室:可以将灯光调节成自己喜欢的颜色,温馨放松,更好入眠;
餐厅:智能无线调光调色灯,柔和温馨更有食欲;
酒店、咖啡厅:智能灯泡动态渐变,打造五彩氛围,浪漫空间,顾客每次到来都有新的感觉。

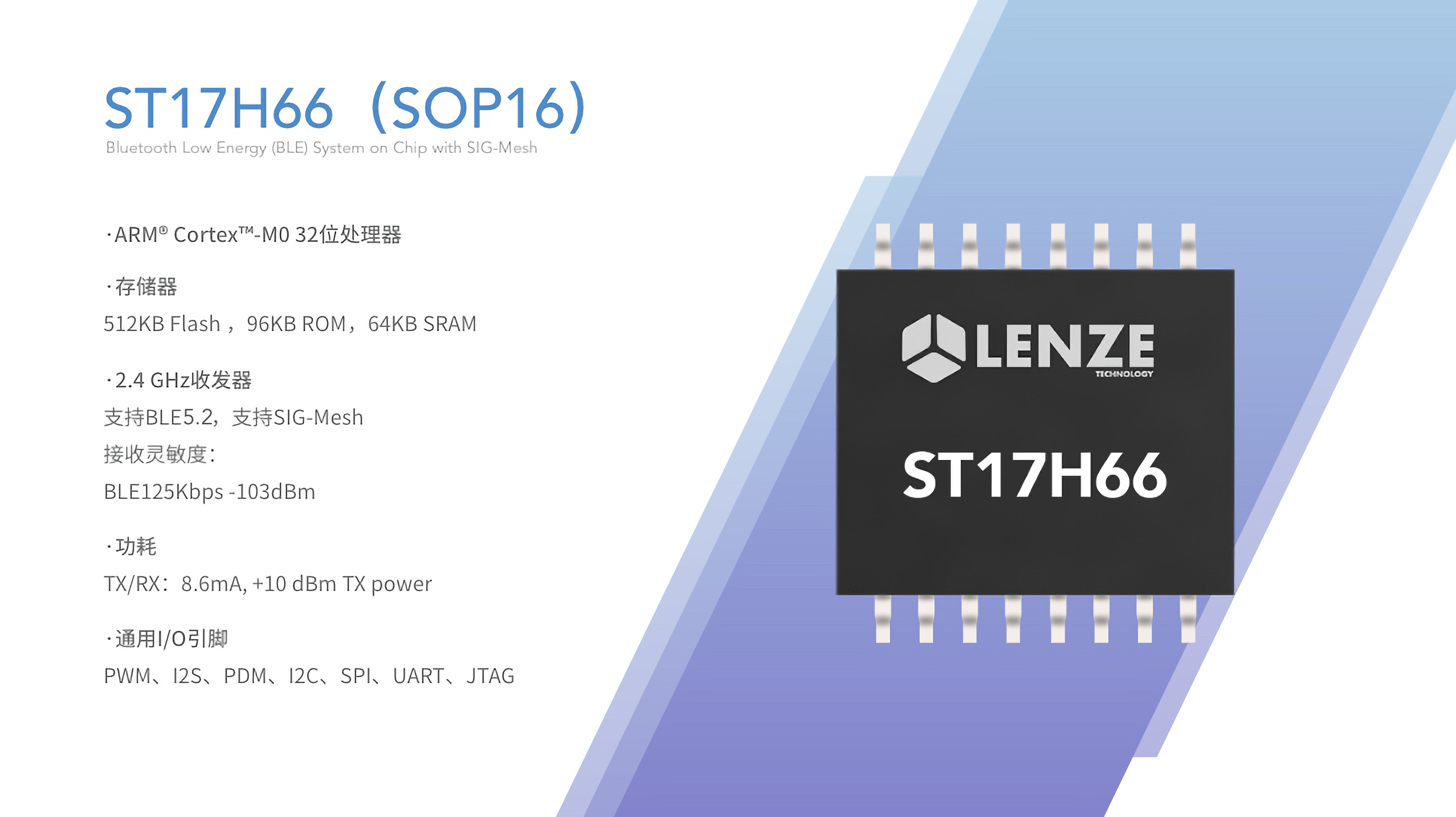

ST17H66蓝牙BLE5.2芯片参数
ST17H66蓝牙BLE5.2芯片是伦茨科技最新推出的16脚蓝牙BLE芯片, 具有512KB Flash +(96KB ROM)+64KB SRAM,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。
ST17H66有10 x GPIO,-103dBm @BLE 125Kbps。单端天线输出,可以无匹配电路。支持天线矩阵切换,支持外挂LNA信号放大。
最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗~0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流8.6mA,MCU的功耗<90uA/MHz。低功耗模式下平均电流可降低到20uA~30uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。
应用场景:
·对功耗控制要求比较严格的应用,比如高档的防丢器,电子标签等。
·对数据传输有一定要求的客户,比如用于云台自拍的透传模块,希望蓝牙OTA更加可靠的客户。
·方便灵活的电子标签应用。如商品标签,资产防盗,生物追踪。
伦茨科技拥有自主研发数传应用芯片BLE 5.0和高速传输芯片BLE 5.2并具有全球知识产权 ,针对企业用户和个人消费者,提供智能音频类全套量产产品的解决方案,配套全方位APP软件平台定制开发。随着物联网基础设施逐渐布局,伦茨科技已在共享经济、人脸识别,美颜/美妆,直播云台、智慧医疗、个人洗护,人机交互等多个领域独具优势。
最新推出的ST17H66蓝牙BLE5.2芯片,支持蓝牙Mesh,支持一对多,多对多等控制模式,为企业提供“交钥匙”式解决方案,备有全面详细的参考设计,方便客户快速开发产品和面市,第一时间抢占物联网先机。
BLE5.2 ST17H66蓝牙芯片特征

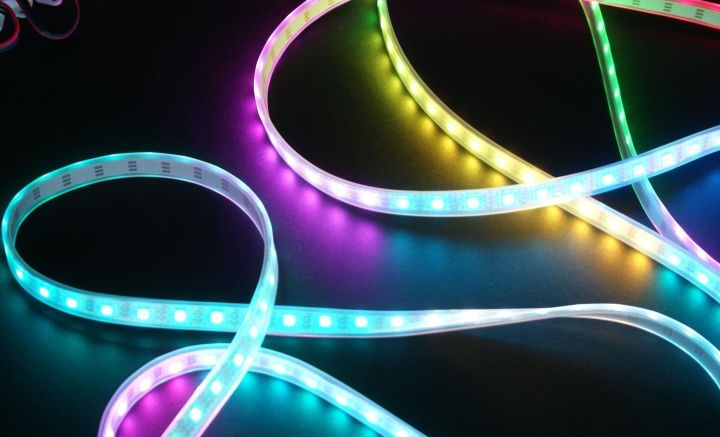

蓝牙灯控,蓝牙灯带,智能灯控
