防丢器拆解对比,小小防丢器内部大有乾坤

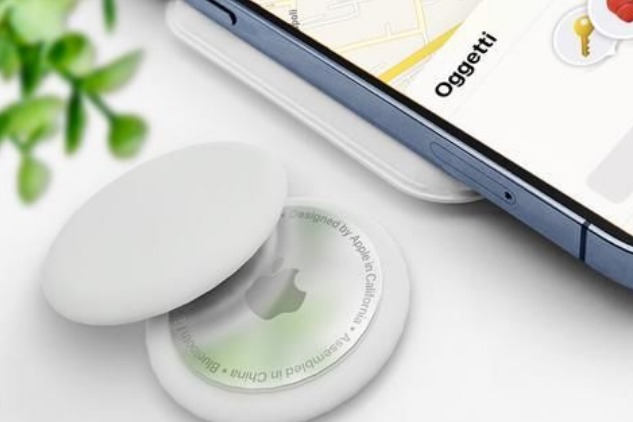

iFixit 最近对 AirTag 进行了拆解,同时还拆解了两款竞品三星SmartTag、Tile Mate,并将三者作对比。

苹果在 AirTag 内部几乎没有浪费任何空间,尤其是利用较小的机身实现了较大的电池容量。而Tile Mate和三星SmartTag内部空余空间较多,即便去掉了预留的钥匙孔部分,依然和苹果AirTag相比要大不少。

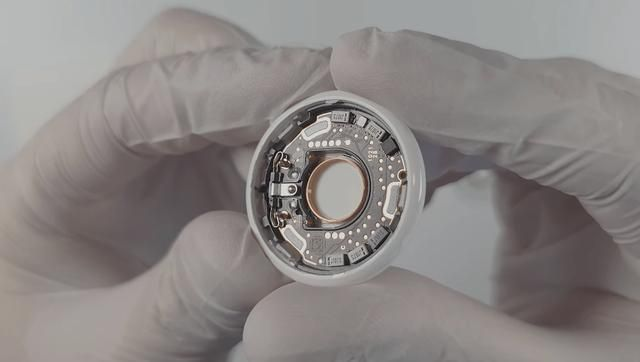

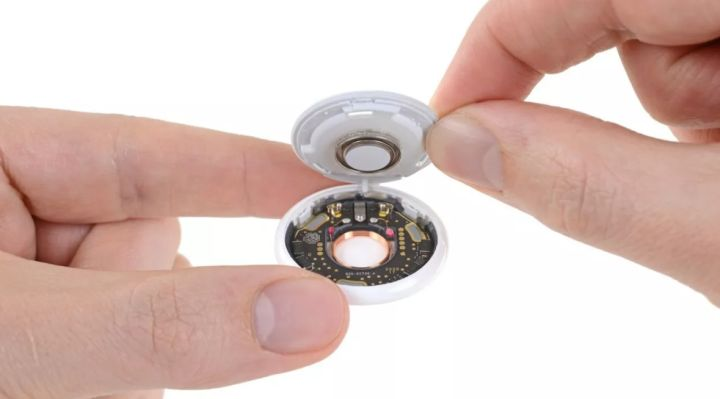

根据 iFixit 的分析,AirTag 内部的扬声器跟其他设备不一样,它是使用整个外壳作为扬声器驱动器,日本YouTube频道Haruki从拆解中发现其中一个有趣的设计是,苹果如何使用线圈外壳作为扬声器,并在设备中心发现一个小型 “音圈马达”。放置在中央磁场中的音圈电机由于电流的变化而振动,而线圈一侧的外壳则作为一个振膜。

苹果AirTag的扬声器音质要远高于其他竞品,同时他的音量可以达到约78-80 dB。

对比三款追踪器的电池,我们可以看到,苹果AirTag的电池采用的是松下CR2032规格的纽扣电池,电压为3V,制造于印度尼西亚;三星的SmartTag采用的是常州市宇峰电源有限公司旗下Henli Max品牌CR2032规格的纽扣电池,电压为3V;Tile Mate同样采用的是体积更小的CR1632规格的松下纽扣电池,电压也是3V。根据标准纽扣电池的规格来看,所有的都是锂电池,其中苹果AirTag和三星SmartTag的20毫米直径的纽扣电池都有0.66 Wh的电池容量,而Tile Mate的16毫米直径的纽扣电池只有约0.39 Wh电池容量。

蓝牙BLE5.2防丢器设计方案的设计原理:

手机与防丢子机之间基于蓝牙5.2协议进行无线通信,以通信时的信号强度(RSSI)为参考,再加上一些列的滤波算法,最终基本上实现测量手机与防丢子机之间的距离。在通过RSSI测量距离的基础上,再通过用户设定的丢失报警条件后,实现和搜集与防丢子机的丢失报警功能。通过手机或防丢子机上的按键可以控制对方发书声音来达到寻味功能。

双向防丢寻找:

手机和本设备之间的相对距离超出警戒范围,立即报警。同时可通过手机寻找物品,也可以通过本设备寻找手机。

功能强大,性能稳定:

具有距离可调节(0—50)米,具有防丢,寻找,警音提示(或附带振动功能),自动省电功能,采用先进的AES128编码技术,性能可靠稳定。

从以上内容来看蓝牙5.2防丢器设计方的设计原理就是这么回事,然后在你的手机上再安装上app软件,再进行一些简单的设置匹配,即可实现防丢功能。

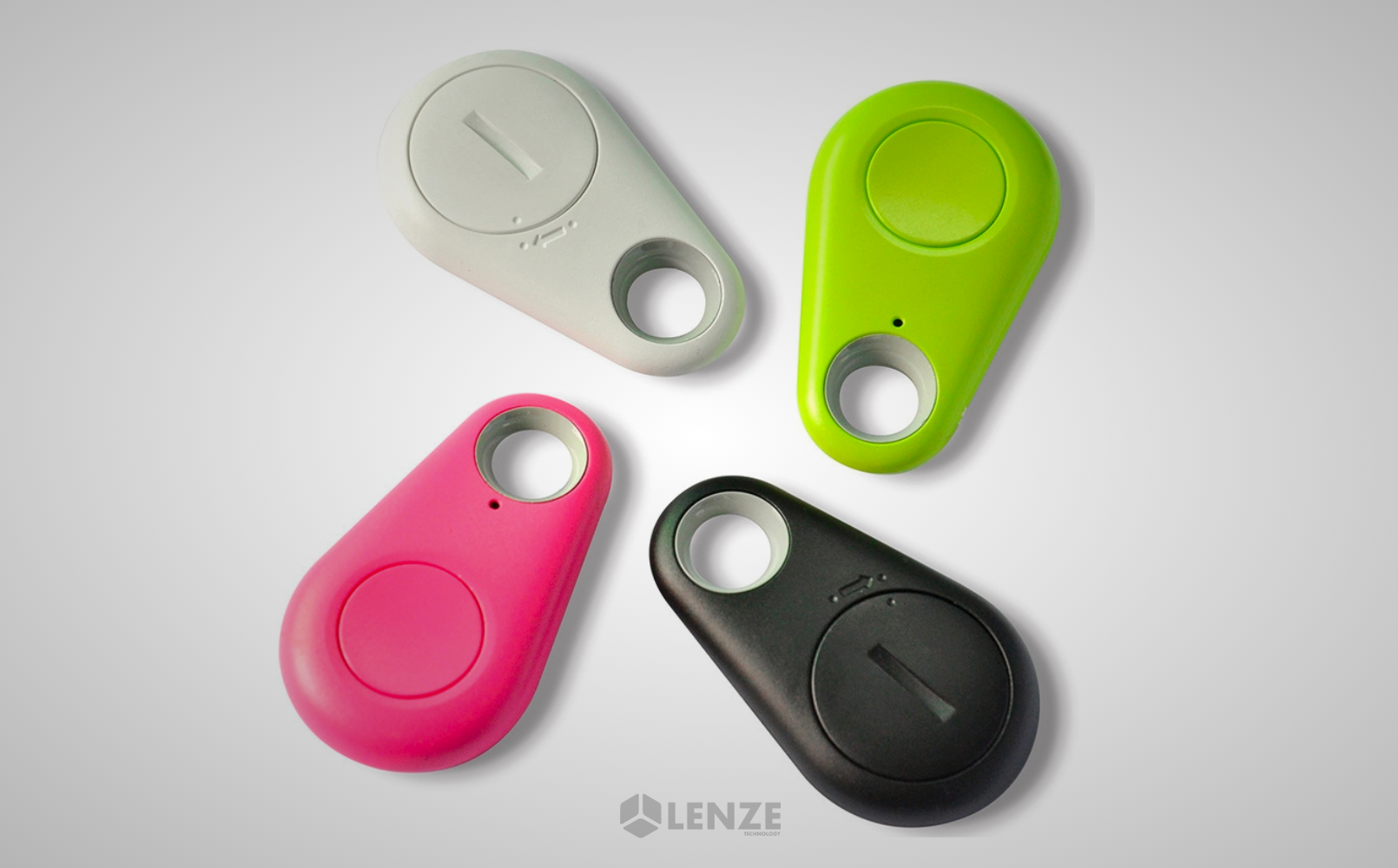

伦茨科技蓝牙BLE5.2防丢器方案

伦茨科技采用蓝牙BLE5.2技术,具有低功耗、双向防丢、自动报警等优点。然而市场上该类产品种类繁多、层出不穷,但其核心构成一般包括:蓝牙5.2芯片、蓝牙芯片辅助电路、蓝牙天线、蜂鸣器、开关、电源等。伦茨科技还可协助客户产品通过苹果MFI认证。

功能说明:Ble5.2超低功耗芯片、TSSOP16、FLASH 256K,内部空间64K、支持外挂EEPROM耗芯片。


伦茨科技拥有自主研发数传应用芯片BLE 5.0和高速传输芯片BLE 5.2并具有全球知识产权 ,针对企业用户和个人消费者,提供智能音频类全套量产产品的解决方案,配套全方位APP软件平台定制开发。随着物联网基础设施逐渐布局,伦茨科技已在共享经济、人脸识别,美颜/美妆,直播云台、智慧医疗、个人洗护,人机交互等多个领域独具优势。

最新推出的ST17H66蓝牙BLE5.2芯片,支持蓝牙Mesh,支持一对多,多对多等控制模式,为企业提供“交钥匙”式解决方案,备有全面详细的参考设计,方便客户快速开发产品和面市,第一时间抢占物联网先机。

BLE5.2 ST17H66蓝牙芯片特征
