伦茨科技-额温枪的组成部分

2020-03-24

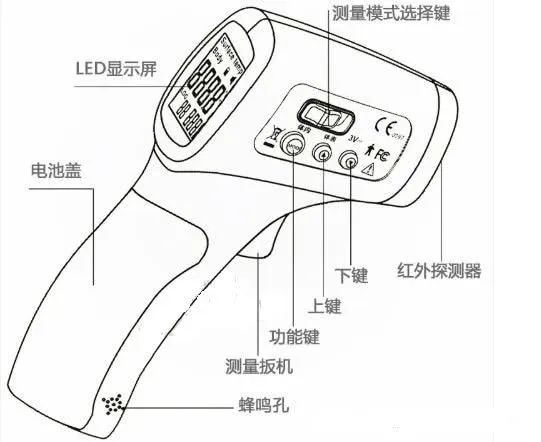

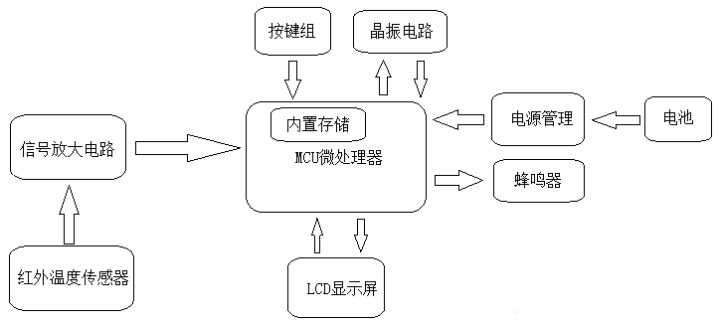

根据以上组成,我们可以画出额温枪的大致硬件结构框图。

红外温度传感器:用于采集人体/物体的温度,红外额温枪一般距离额头1~3cm处进行测量,采集到的数据经过信号放大电路进行放大,信号放大电路是可选项。


MCU微处理器:接受红外温度传感器的数据进行处理,对于模拟式的传感器,需要添加A/D转换电路,将模拟信号转换为数字信号,再给MCU处理;对于数字式的温度传感器,可以直接给MCU进行处理。


按键模块:用于模式切换,测量物体,测量额头,测量颈部等模式切换,按键可以自定义,可以做开机键,系统复位键等。


LCD显示屏:MCU控制,用于对温度数据的显示。


蜂鸣器:报警模块,MCU设置正常的温度区间,如35~37.3℃,超过上限或者低于下限,进行蜂鸣器报警,温度过低或过高均不正常。


晶振电路:用于MCU微处理的时钟,提供震荡源。


电池:电池是整个系统的主电源,因为额温枪的便携性,必定是电池供电,电池供电的产品,最重要的是低功耗,在不工作时,系统需要进入睡眠模式,以达到更低的耗电,延长电池寿命。


电源管理:红外温度传感器,显示屏,蜂鸣器等模块的供电电压不一定相同,电池需要转换为合适的电压值给各模块供电,当然,也可以用可充电电池,加入充电电路。
