伦茨科技-额温枪技术原理

2020-03-12


一切温度高于零度(-273.15℃)的物体都在不停地向周围空间发射红外能量。其辐射特性、辐射能量的大小、波长分布等都与物体表面温度密切相关。反过来,通过对物体自身辐射的红外能量的测量,便能准确地测定它的表面温度,这就是红外辐射测温的机理。

人体与其他生物体一样,自身也在向四周辐射释放红外能量,其波长一般为9-13μm,是处在0.76-100μm 的近红外波段。由于该波长范围内的光线不被空气所吸收,也就是说,人体向外辐射的红外大小与环境影响无关,只是与人体含存与释放能量大小有关,因此,只要通过对人体自身辐射红外能量的测量就能准确地测定人体表面温度。人体红外温度传感器就是根据这一原理,设计制作而成的。

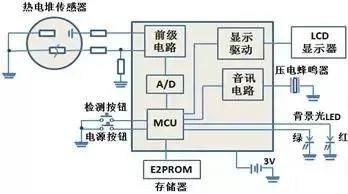

红外额温枪的工作过程 :红外额温枪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇集其视场内的目标红外辐射能量,视场的大小由额温枪的光学零件以及位置决定。被测物体辐射的红外首先进入额温枪的光学系统,再由光学系统汇聚射入的红外线,使能量更加集中;聚集后的红外线输入到光电探测器中,探测器的关键部件是红外线传感器,它的任务是把光信号转化为电信号;从光电探测器输出的电信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。

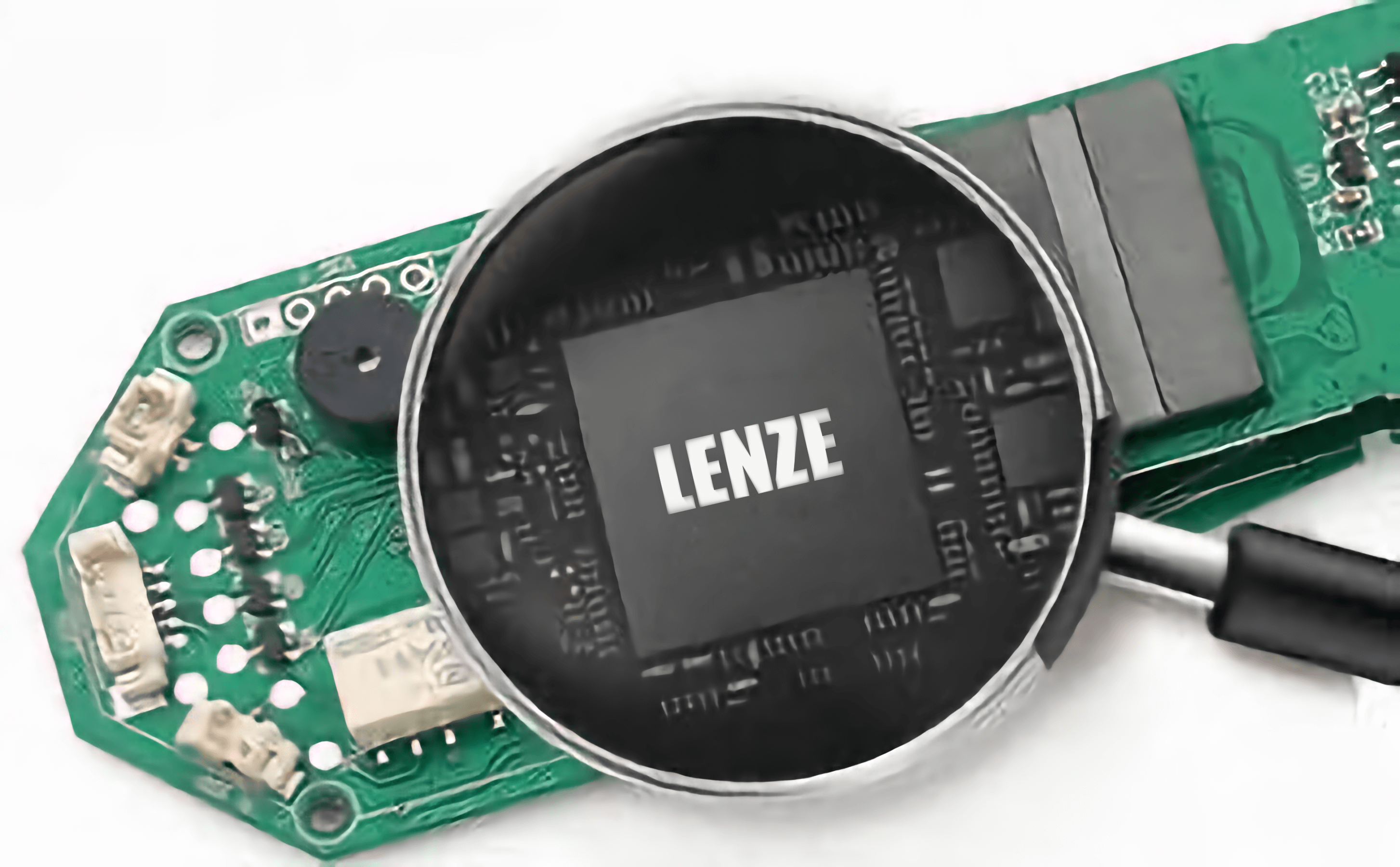

伦茨科技单芯片集成额温枪方案

额温枪方案 (2).png

采用ST系列DSP单芯片

封装:LQFP64pin

CPU: High performance 32Bit RISC

MCU主频:120MHZ

ADC : 24bit高精度处理器

工作电压: 2.2-5.5V 宽电压

ROM : 512k Flash

通信接口:UATR、SPI、IIC

优势:

  • 24bit ADC高精度处理器

  • 高集成,极简外围:1颗三极管+18颗阻容

  • 无需运放IC,屏驱动IC,升压IC,晶体

  • 内置RTC时钟

  • AES/DES/SM4硬件加密

  • 全时区校准

  • AI补偿算法

  • 支持各类模拟/数字 sensor,支持各类点阵屏,断码屏,数码管(全集成SOC,无需外置驱动IC,电源电路)

  • 支持32组储存记忆,支持三色背光显示,可选择摄氏度℃/华氏度℉
