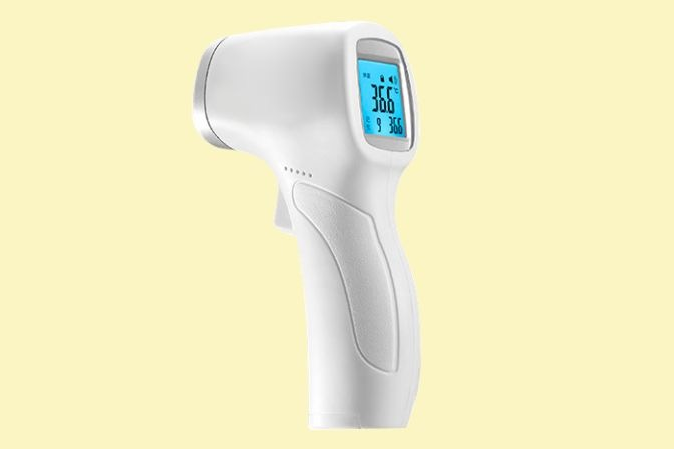

伦茨科技-智能额温枪方案

2020-02-25


一、红外额温枪原理

红外额温枪又称为红外测温仪,可以在1秒内准确地测量出人体的温度。使用时只需将探头对准额头,按下按钮即可。工作原理其实很简单:当物体的温度高于“绝对零度”,即-273℃时,物体会向外辐射红外线。使用红外线探头获得不同物体的红外光线强度,经过放大电路和模数转化电路,即可将温度数据显示在液晶显示器上。


二、智能红外额温枪方案

为了扩大温度测量范围,先通过一个高压LDO RS3002把电池电压转为3V,供整个系统使用,包括为单片机,背光灯,运放等器件供电,然后再用一个低功耗LDO RS3236从3V降为1.5V,这样做的目的是给热电堆提供一个参考电压,让整个测量温度范围可以扩大。为了在不同的环境温度下能够计算正确,单片机还必须要读取当前的环境温度,实现方式是通过读取热电堆内部的NTC电阻与固定100kΩ电阻分压的电压点来计算。

由于热电堆的输出电阻较高,因此运放部分的拓扑宜采用同相放大器,放大倍数大概需要100倍以上,需要预留低通滤波以降低输出噪声,为了尽量提高温度的分辨率,要求运放的1/f噪声小于5uVpp,同时直流失调电压小于10uV。在该电路中,具有超低的失调电压,适合用于DC或者低频信号放大。

智能额温枪可将检测的数据通过手机app传输到云端,1秒可准确测温,无镭射点,免除对眼睛之潜在伤害,不需接触人体皮肤,避免交叉感染,一键测温,排查流感。适合家庭用户、宾馆、图书馆、大型企事业单位,也可以用于医院、学校、海关、机场等综合性场所,还可以提供给医务人员在诊所使用。
