蓝牙芯片方案|伦茨科技蓝牙智能血压计方案

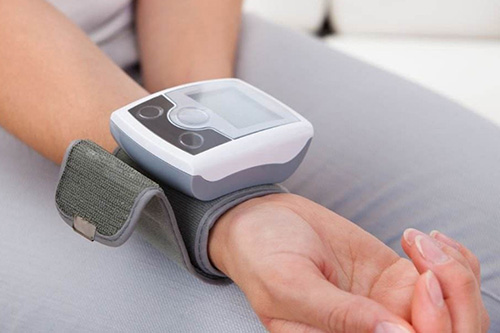

随着生活水平的提高和生活压力的增大,高血压的发病率逐年增高,由此带来的并发症如中风、心脏病、血管瘤、肾衰竭等逐渐成为威胁人类生命的主要杀手。虽然传统的汞柱血压计测量血压最准确,但需要具备一定的专业操作技术,所以很难在家庭中得到大范围的普及,因此操作相对简单的智能电子血压计便应运而生并迅速发展。

智能血压计是利用多种通信手段(蓝牙、USB线、WiFi等),将电子血压计的测量数据通过智慧化处理上传到云端,实现实时或自动定时测量并记录用户血压值,智能分析血压变化情况,及时对高血压病人及并发疾病进行连续动态监测的一种智能医疗设备。

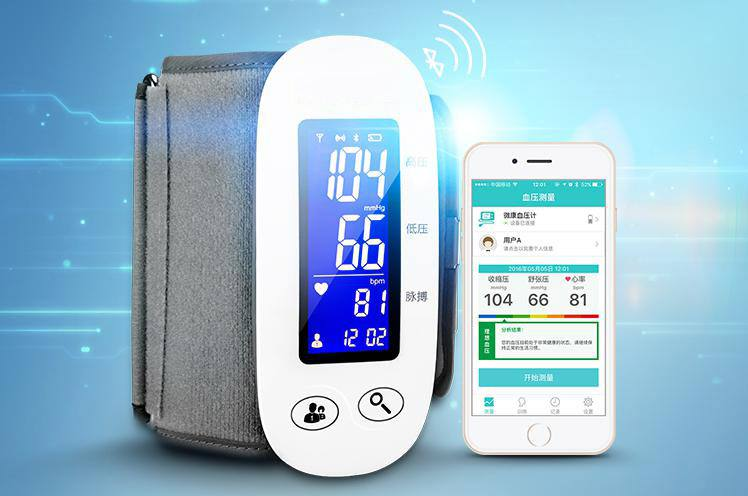

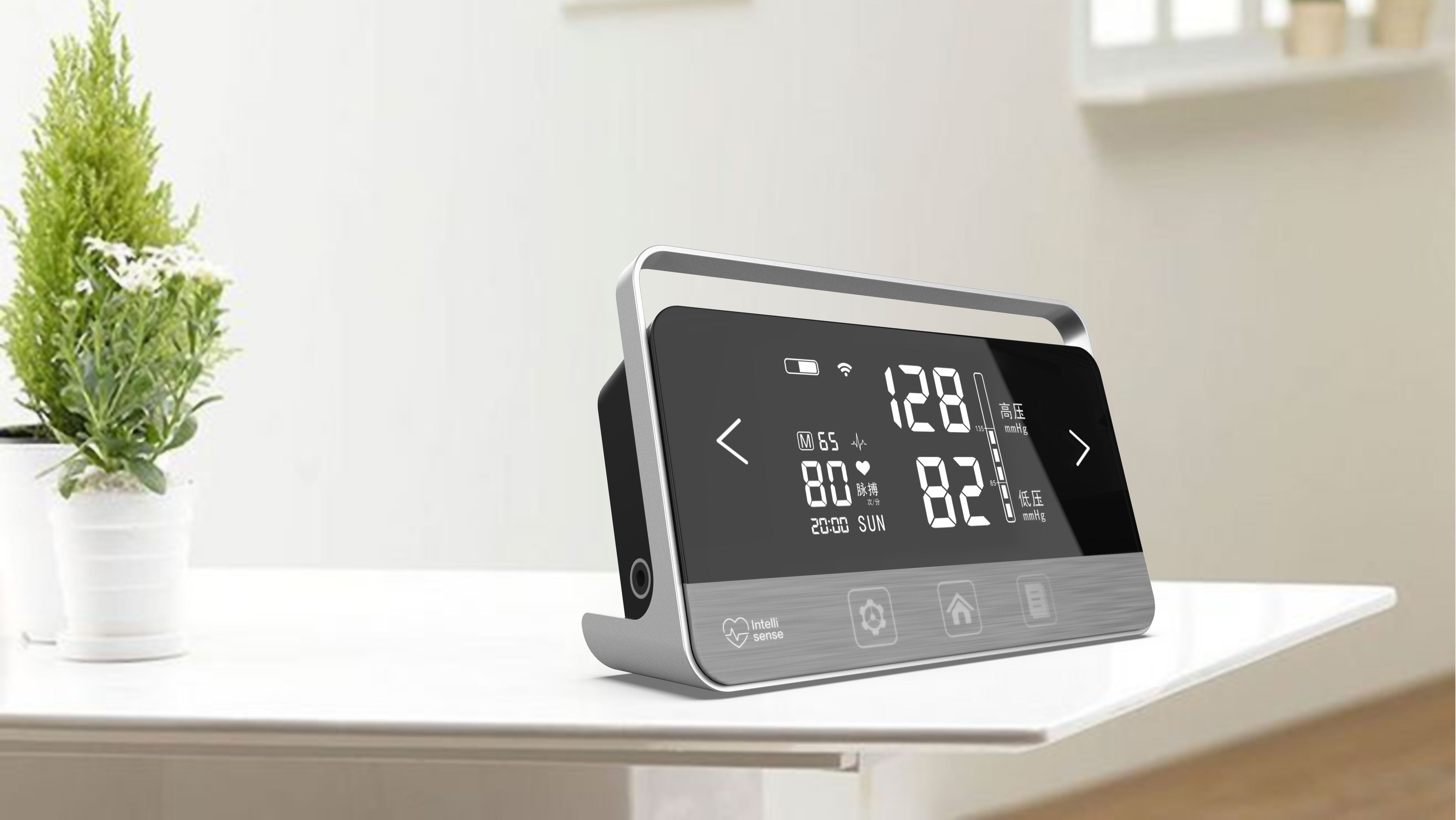

伦茨科技蓝牙智能血压计方案

伦茨科技推出蓝牙智能血压计方案,在血压计中内置蓝牙芯片ST17H69,通过蓝牙将测量数据传送到手机,然后手机再上传到云端。可持续性地对个人的血压进行监控,在云端保存连续的历史数据,为使用者建立永久的健康档案,并且可以对使用者健康及疾病状况进行分析、统计、报告及提供最佳健康及疾病诊断方案,及时了解和跟踪使用者的健康状况和进行疾病监控,实现健康与疾病智慧医疗的管理新模式。

还可通过app分享测量数据。当父母在家中测量血压后,每次数据都会及时上传至云端,并实时同步到家属的手机上,同时还能邀请其他家庭成员一起参与父母的健康管理,实现家人共享。

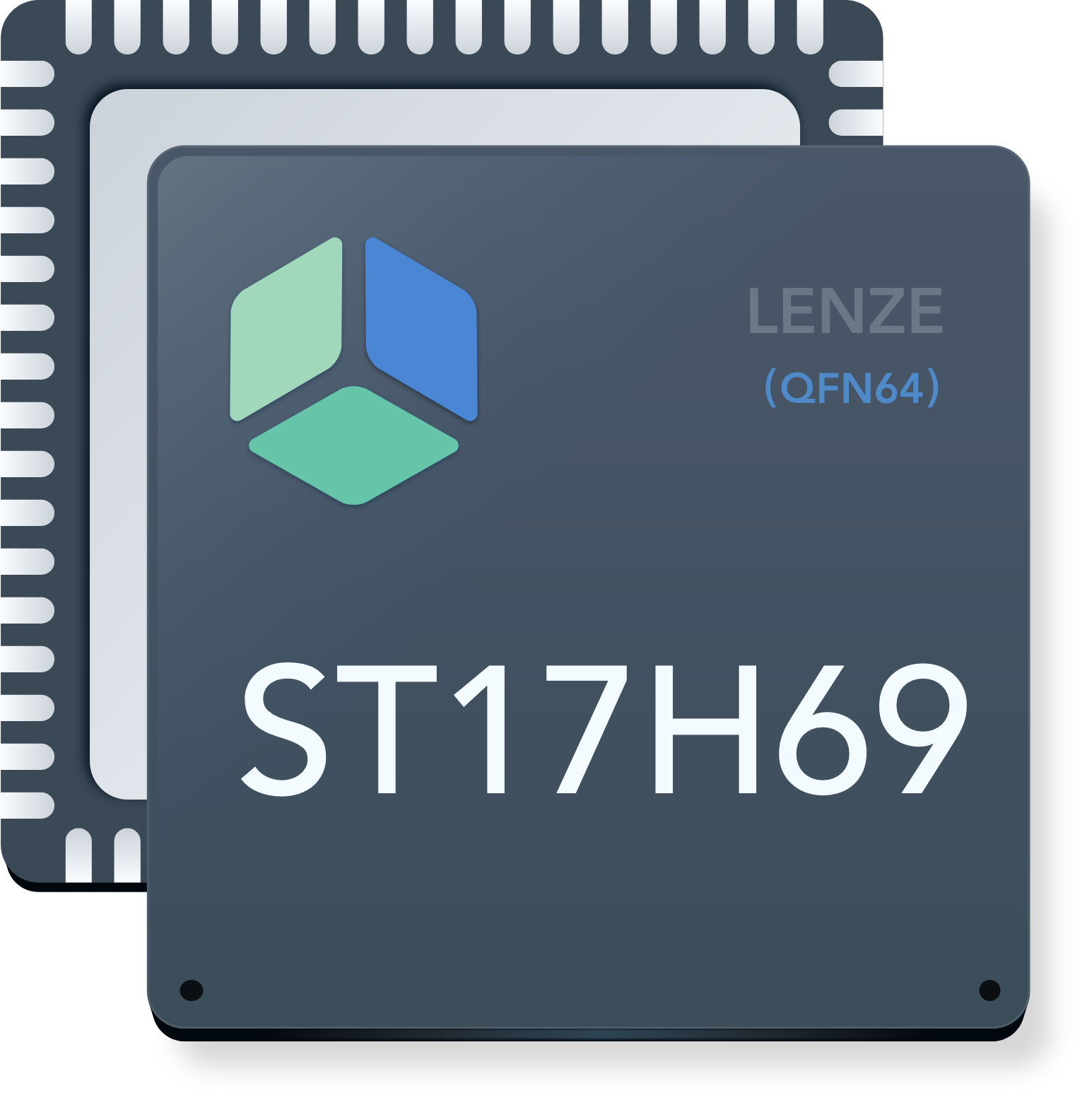

ST17H69蓝牙BLE5.2芯片参数

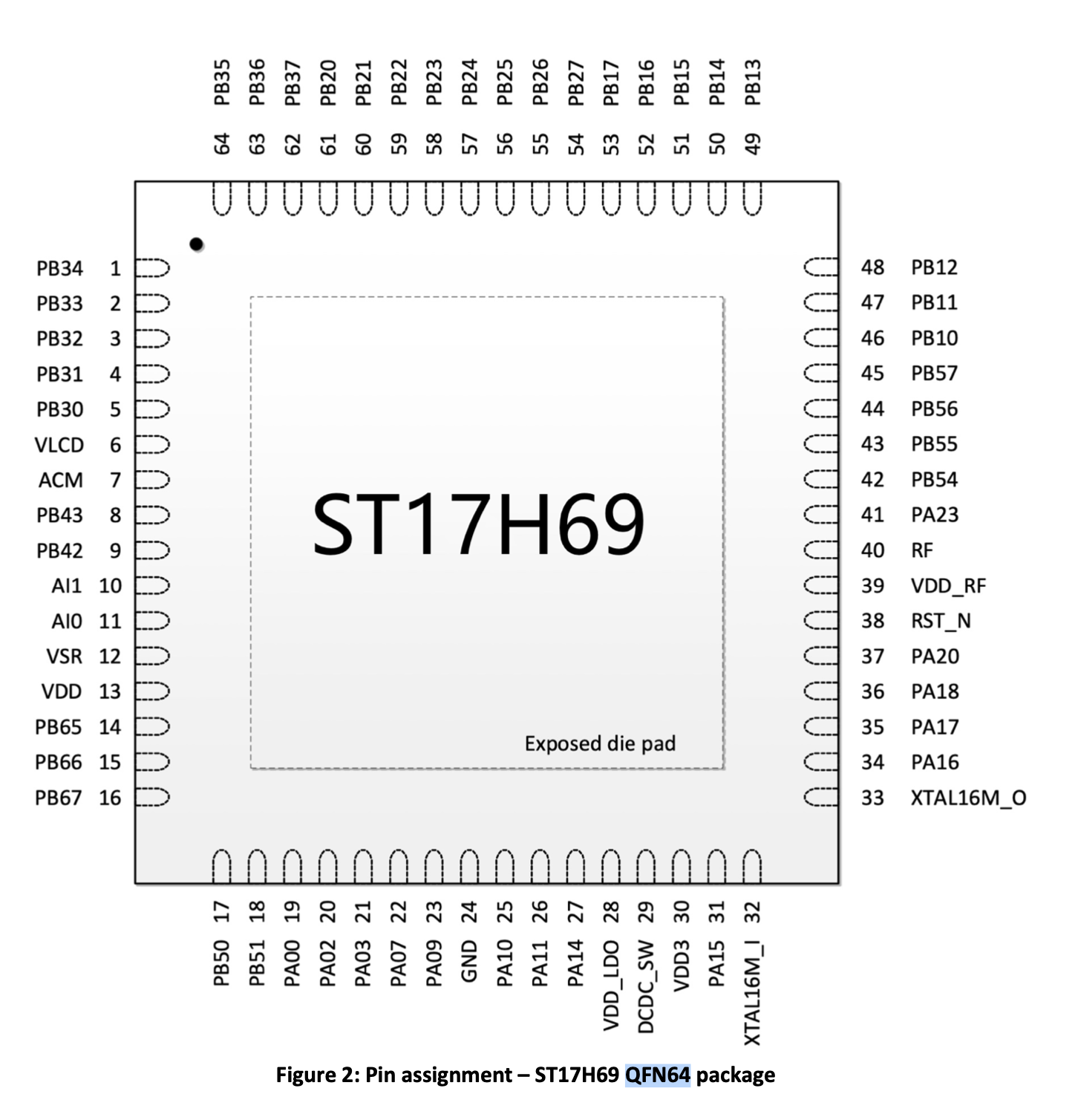

ST17H69蓝牙BLE5.2芯片是伦茨科技最新推出的64脚蓝牙BLE芯片,ARM Cortex™-M0 32位处理器,具有128KB-8MB系统内存,蓝牙协议栈固化,不再占用Flash空间。64KB的SRAM,分区使用,可以在待机时保存更多用户数据,可以设置大容量缓冲区,支持更加复杂的功能。支持LCD屏驱动,具有24位ADC,可作为血压血氧的应用,符合SIG规范的自组网应用。包括多节点的控制,以及2主4从的同时工作。

最大的优势是功耗降低。上一代产品蓝牙接收峰值电流>13mA; MCU的功耗0.5mA/MHz;低功耗模式下平均电流>40uA。新产品的蓝牙接收峰值电流4mA,发射峰值电流4.6mA,MCU的功耗<60uA/MHz。低功耗模式下平均电流可降低到13uA。BLE5的广播数据包更加灵活,最多可包含200Byte数据,BLE4只有32Byte。传输速率更快,BLE5可以达到20~30KB/s;BLE4一般在4~5KB/s。

ST17H69芯片特点

  • ARM® CortexTM-M0 32-bit处理器
  • 128KB-8MB系统闪存,64KB SRAM
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • SIG-Mesh Multi-Feature
  • Zigbee 3.0 Multi-protocol System on 24bit ADC
  • -20dBm至+10dBm发射功率
  • 接收电流:4mA @3.3v
  • 发射电流:4.6mA @3.3v
  • 1uA@sleep(IO wake up only)
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

伦茨科技拥有自主研发无线射频和低功耗蓝牙BLE5.2芯片并具有全球知识产权,针对AIoT物联网领域和个人消费者,提供蓝牙主控全集成芯片的「软硬件共性」解决方案及核心器件,配套全方位APP软件平台定制开发。所设计的蓝牙芯片方案应用于智能穿戴设备、蓝牙室内导航、智能家居、医疗健康、运动建身、数据传输、远程控制、个人外设及AIoT物联网等场景。

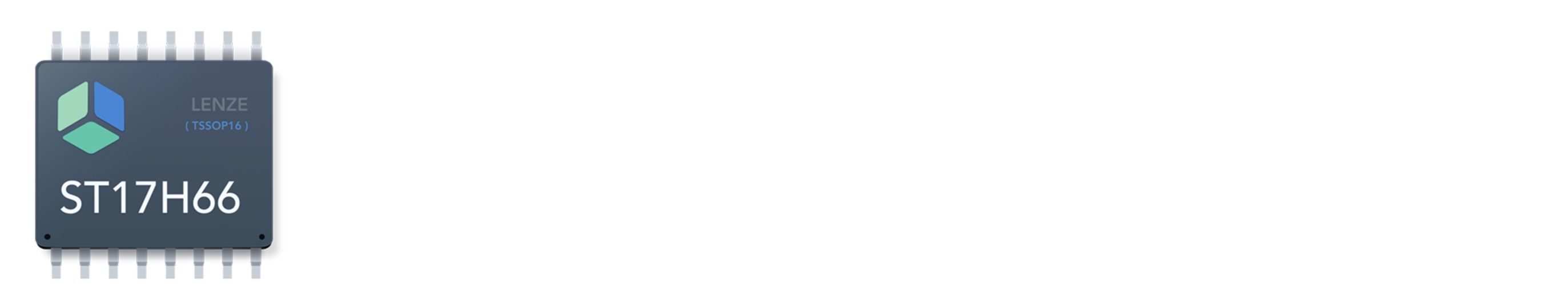

最新推出搭载高性能低功耗32位处理器的蓝牙芯片ST17H66(SOP16),支持Bluetooth®LE、SIG MESH多功能的Bluetooth 5.2。

关键参数:

  • 256KB系统闪存
  • 64KB SRAM,睡眠模式下所有数据恒常保持
  • 2.4 GHz收发器
  • Bluetooth Low Energy
  • Bluetooth Mesh
  • -20dBm至+10dBm发射功率
  • 接收电流:8mA
  • 发射电流:8.6mA
  • 0.3uA@sleep(IO wake up only)
  • AoA/AoD 方位测定
  • AES-128硬件加密
  • PDM/I2C/SPI/UART/PWM/DMA

蓝牙,蓝牙BLE,蓝牙智能血压计

芯片:ST17H69

描述:Bluetooth 5.2、BLE、Zigbee 3.0

CPU:ARM Cortex™-M0 32位处理器

存储器:128KB-8MB system flash

支持的频段:2.4 GHz

支持的协议:Bluetooth 5.2

灵敏度:-97dBm@BLE 1Mbps data rate

发射功率:+10dBm

接收电流:4mA

发射电流:4.6mA

封装:QFN64

开发套件:ST17Hxx开发套件
